El presostato de aire es el interruptor de presión diferencial que confirma que el ventilador evacua correctamente los humos de la caldera. Si aparece un error relacionado, no conviene puentear la seguridad: primero comprobamos conductos, tubos y ventilador. Solo si esas comprobaciones descartan otras causas, buscamos un recambio que coincida en rango, conexiones y tipo de contactos.
En resumen:
- Un error de ventilador no confirma una avería del presostato: revisa obstrucciones y tubos, y encarga al técnico revisar el ventilador y medir el circuito.
- La gama Dungs LGW incluye cuatro rangos: 0,4 a 3, 1 a 10, 2,5 a 50 y 30 a 150 mbar; compara las unidades.
- Para elegir el recambio, coteja referencia, tolerancia, conexiones G 1/4 o G 1/8, contactos NO o NC y protección IP con la pieza original.
- La sustitución doméstica solo es razonable con experiencia y una pieza idéntica; ante olor a gas o dudas sobre evacuación, apaga la caldera y llama a un técnico.
Tabla de contenidos
- ¿Qué es el presostato de aire y cómo funciona?
- Tipos y rangos de tarado: cómo leer una ficha técnica Dungs LGW
- Señales de fallo y comprobaciones antes de comprar un recambio
- Checklist técnica para elegir un recambio compatible
- ¿Cuándo hacerlo tú y cuándo llamar a un técnico? el papel del RITE
- Por qué no siempre cambiamos el presostato primero
- Diagnóstico y sustitución segura por técnicos certificados
- Preguntas frecuentes
- Fuentes

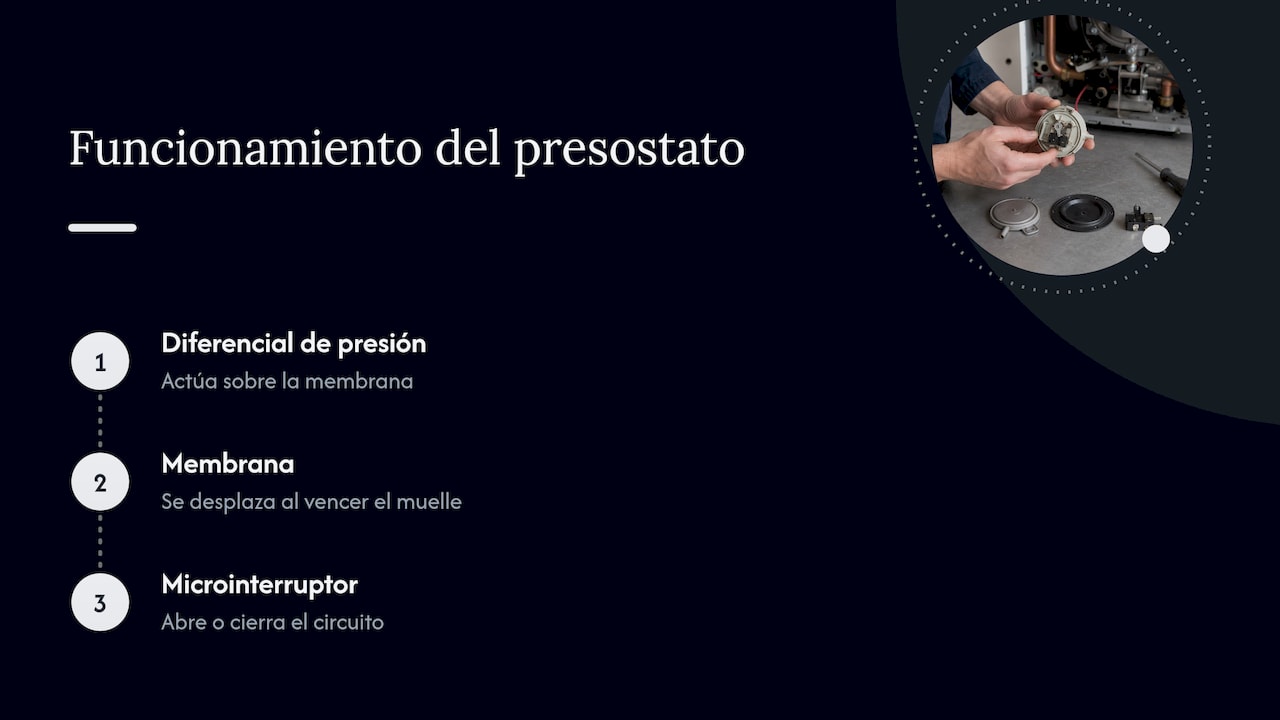

¿Qué es el presostato de aire y cómo funciona?
El presostato de aire conmuta un circuito eléctrico cuando la diferencia de presión entre dos puntos supera o cae por debajo de un valor ajustado de fábrica o en campo. No mide presión absoluta, sino la diferencia entre dos tomas: por eso un ventilador que gira no garantiza que el diferencial necesario se esté generando realmente, según detalla la ficha técnica de Dungs.
Dentro del cuerpo del presostato hay una membrana o diafragma conectado a un muelle calibrado. Cuando la presión diferencial actúa sobre la membrana, esta se desplaza y, al superar la fuerza del muelle, acciona un microinterruptor que abre o cierra el circuito. Ese movimiento mecánico es lo que permite a la caldera saber si el ventilador y el tiro funcionan dentro de los parámetros previstos.
Algunas versiones Dungs incluyen conexiones G 1/4 o G 1/8, según la descripción técnica. Algunos modelos tienen ajuste del punto de conmutación y ciertas variantes A2P incluyen un botón de test, según la ficha técnica.
Tipos y rangos de tarado: cómo leer una ficha técnica Dungs LGW

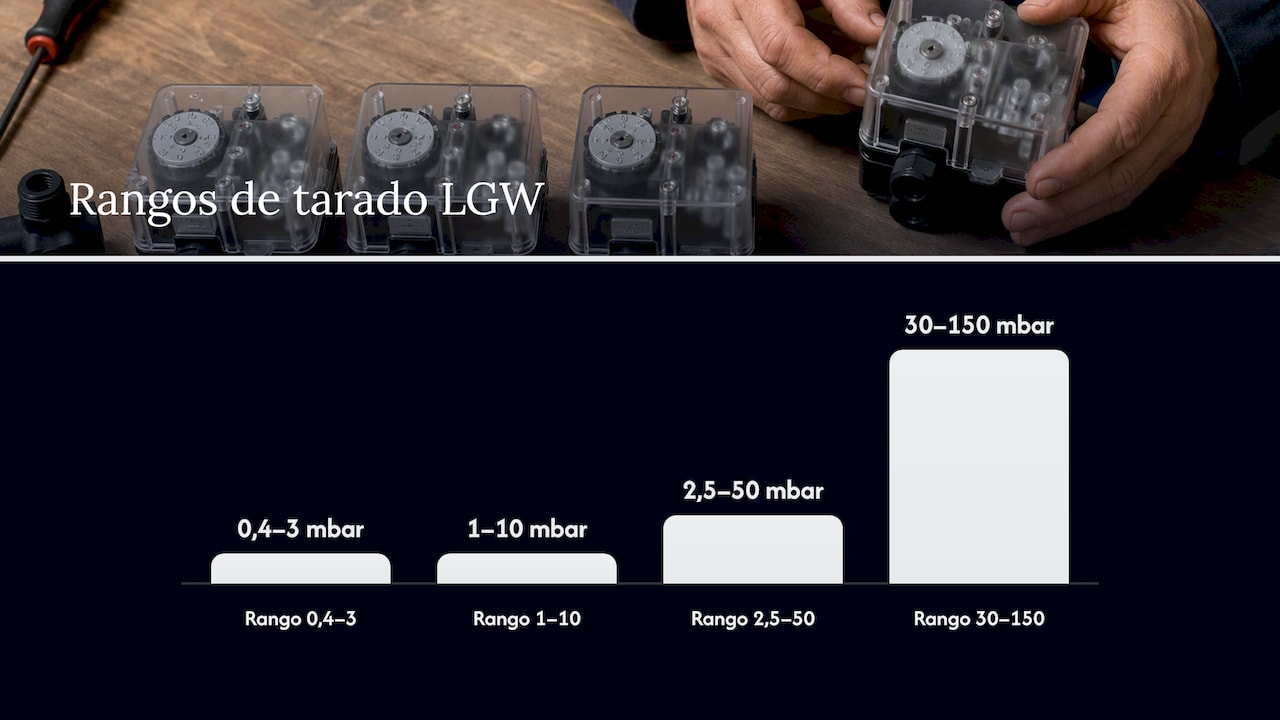

Antes de comprar un recambio conviene entender qué significan los números de la ficha técnica. La gama Dungs LGW cubre varios rangos de tarado: 0,4 a 3 mbar, 1 a 10 mbar, 2,5 a 50 mbar y 30 a 150 mbar, según recoge la ficha técnica de rangos y tolerancias. Algunas variantes expresan el mismo valor en pascales, y conviene no mezclar unidades al comparar dos piezas.
La tolerancia explica por qué dos presostatos que parecen “del mismo rango” pueden comportarse de forma distinta en la misma caldera: el punto exacto de disparo no es un número fijo, sino una banda.
La familia LGW se divide en variantes A2, A2P y A4. Algunos modelos A2P incorporan un botón de prueba integrado, según la ficha técnica. El grado de protección IP también varía entre modelos, lo que condiciona su instalación en ambientes húmedos o expuestos a condensación.
La ficha técnica especifica la tolerancia de conmutación para una posición de montaje vertical. Consulta la ficha técnica y las instrucciones del aparato para confirmar la orientación de montaje adecuada. Por eso el manual de la caldera suele indicar una posición de montaje concreta para el presostato.
Señales de fallo y comprobaciones antes de comprar un recambio
Un presostato de aire que da problemas suele manifestarse con un código de error relacionado con el ventilador o con el tiro, y la caldera se bloquea aunque el ventilador parezca girar con normalidad. Los manuales de fabricantes como Ariston, Cointra o Saunier Duval coinciden en que ese código, por sí solo, no identifica una pieza averiada: recomiendan comprobar primero el circuito completo de evacuación, tal y como recoge el manual de instrucciones de caldera Cointra.
Antes de encargar un recambio, conviene seguir este orden de comprobación:
- Revisar el terminal de evacuación en el exterior: nidos, hielo, hojas u obstrucciones visibles bloquean la salida de humos sin tocar nada del interior.
- Inspeccionar los tubos de silicona que conectan el presostato con el circuito de aire, buscando dobleces, grietas o acumulación de condensación.
No manipules el ventilador; solicita a un técnico que revise el ventilador y el circuito de evacuación.
La comprobación eléctrica del presostato debe realizarla un técnico cualificado.
Consejo profesional: no desconectes ni soples los tubos de presión; solicita a un técnico que revise el circuito antes de sustituir el presostato.
Si durante la revisión se detecta olor a gas, combustión anómala o cualquier indicio de fuga, lo correcto es apagar el aparato y contactar con un técnico de inmediato, sin intentar abrir ni puentear la cadena de seguridad. Puedes repasar también qué comprobar antes de llamar al técnico cuando la caldera no enciende, y por qué la ventilación del cuarto de calderas condiciona directamente el funcionamiento del presostato.
Checklist técnica para elegir un recambio compatible
Una vez descartadas las causas externas, elegir el recambio correcto depende de cotejar varios parámetros con la ficha técnica original, no solo con el aspecto físico de la pieza.
- Rango de tarado exacto y tolerancia de conmutación: una pieza del mismo rango nominal pero con otra tolerancia puede disparar en un punto distinto.
- Tipo de conexión de presión, habitualmente G 1/4 o G 1/8, y presencia o no de toma de test o botón de prueba integrado.
- Tipo de contactos eléctricos, normalmente abierto (NO) o cerrado (NC), que debe coincidir con el cableado original de la caldera.
- Grado de protección IP adecuado al punto de montaje, sobre todo si hay exposición a humedad o condensación.
- Referencia exacta indicada en el manual de la caldera o en la etiqueta del componente original.
El rango de tarado de la familia Dungs LGW 3 A2 es de 0,4 a 3 mbar, con una tolerancia de conmutación de aproximadamente ±15 %, según la ficha técnica de Dungs. Ese margen explica por qué dos piezas “equivalentes” sobre el papel pueden no comportarse igual en la misma instalación: la referencia exacta del fabricante sigue siendo el dato más fiable para elegir recambio.
¿Cuándo hacerlo tú y cuándo llamar a un técnico? el papel del RITE
Sustituir un presostato de aire por una pieza idéntica, con las mismas conexiones y el mismo rango, puede ser razonable para alguien con experiencia previa en electromecánica doméstica y sin indicios de fallo en el ventilador o los conductos. Fuera de ese escenario, lo prudente es llamar a un profesional.
Conviene contactar con un técnico cuando hay sospecha de fallo en el ventilador o en los conductos, cuando aparece olor a gas, o cuando la intervención requiere pruebas reglamentarias de combustión. El RITE establece exigencias de seguridad y evacuación de los productos de la combustión; la compatibilidad y seguridad de una intervención dependen del aparato y de la instalación.
Por qué no siempre cambiamos el presostato primero
Un aviso de fallo del presostato también puede deberse a tubos obstruidos, condensación o problemas en el ventilador; el diagnóstico debe revisar el circuito antes de atribuir el fallo al componente. Por eso revisamos siempre el circuito de presión completo antes de sustituir nada, y cotejamos la ficha técnica del fabricante frente a la pieza instalada para evitar un recambio que encaje físicamente pero no coincida en tarado o contactos. Esa forma de trabajar es la que aplicamos en cada intervención.
— German
Diagnóstico y sustitución segura por técnicos certificados
Cuando prefieres dejar el diagnóstico en manos de profesionales, en Serviciodereparacion ofrecemos revisión completa del circuito de presión, sustitución del presostato cuando corresponde y comprobaciones de seguridad antes de dar el equipo por reparado.
- Diagnóstico de tubos, ventilador y conductos antes de tocar cualquier componente.
- Sustitución del presostato con pieza compatible en rango, conexiones y contactos.
- Pruebas de seguridad y medición de gases cuando el caso lo requiere.
- Técnicos con carnet RITE y atención rápida en reparación e instalación de calderas.
Si tu caldera marca un error de ventilador o presostato, puedes solicitar diagnóstico y presupuesto en nuestros servicios de reparación e instalación de calderas.
Preguntas frecuentes
¿Cómo se ajusta la presión en un presostato?
El ajuste se hace girando la rueda o tornillo de calibración del propio componente, dentro del rango que indica su ficha técnica, nunca por aproximación. En la práctica, este ajuste lo realiza un técnico con el equipo de medición adecuado para no desplazar el punto de conmutación fuera del rango seguro.
¿Cuántos tipos de presostato hay?
Existen variantes según su función, como los presostatos de aire diferencial y los de gas, y dentro de cada familia hay modelos con distinto rango de tarado, tipo de conexión y presencia o no de botón de test. La gama Dungs LGW, por ejemplo, incluye las variantes A2, A2P y A4 con diferencias en protección y comprobación.
¿Por qué mi caldera no responde al termostato?
Si la caldera no responde al termostato puede deberse a un bloqueo previo por error de ventilador o presostato, que impide que el equipo llegue a atender la orden del termostato. Conviene revisar primero el código de error mostrado y comprobar qué hacer si la caldera no enciende antes de asumir un fallo del termostato.
¿Cómo saber si el presostato está dañado?
Un presostato dañado suele provocar un bloqueo persistente con código de error de ventilador o tiro, incluso con el ventilador girando con normalidad. La confirmación real requiere comprobar continuidad eléctrica y descartar antes obstrucciones en tubos y conductos, ya que estas causas externas son más frecuentes que el fallo del propio componente.
