En resumen:
- El ciclo de refrigeración extrae calor de espacios fríos y lo libera en exteriores mediante cuatro fases y componentes.
- Su eficiencia depende del correcto funcionamiento del refrigerante en cada etapa y del mantenimiento adecuado de los intercambiadores.
El ciclo de refrigeración es el proceso termodinámico continuo que extrae calor de un espacio frío y lo libera en uno caliente, manteniendo así temperaturas bajas en neveras, aires acondicionados y sistemas industriales. Este proceso se apoya en cuatro componentes principales: el compresor, el condensador, el dispositivo de expansión y el evaporador. El refrigerante es el medio que hace posible todo: cambia de estado entre líquido y vapor para transportar energía térmica de un punto a otro. Entender qué es el ciclo de refrigeración y cómo funciona cada etapa permite detectar averías antes de que se conviertan en reparaciones costosas.
¿Cuáles son las fases y componentes del ciclo de refrigeración?

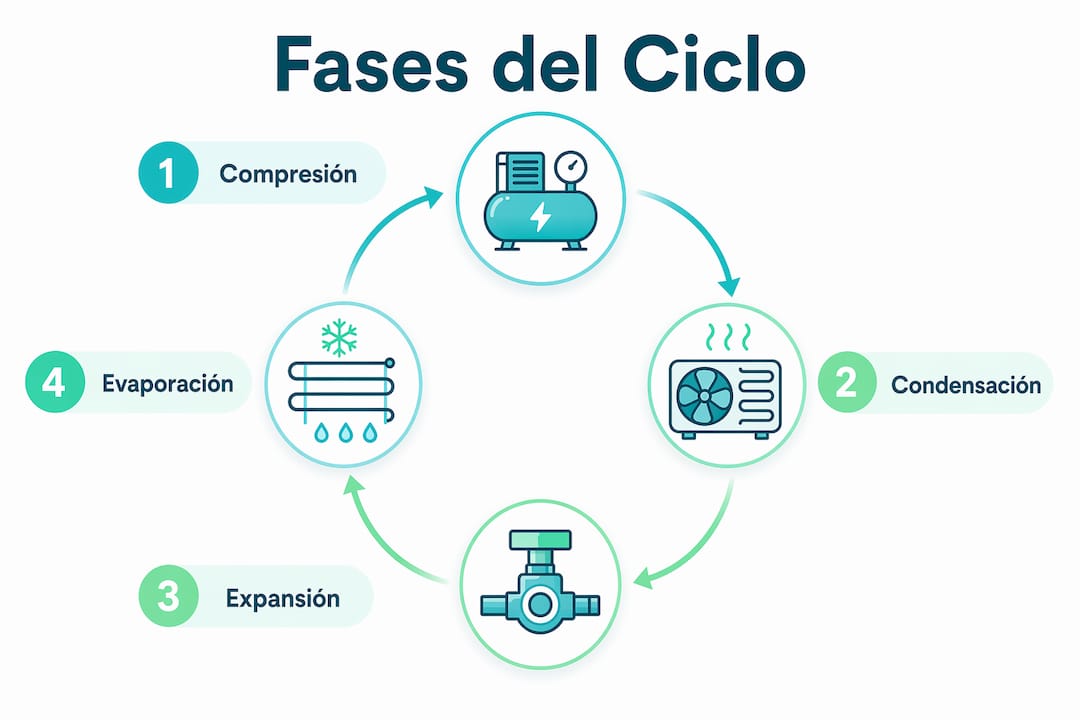

El ciclo sigue cuatro fases en orden fijo, y cada una depende del resultado de la anterior. El ciclo sigue este orden: compresión, condensación, expansión y evaporación. Saltarse o alterar cualquiera de ellas rompe el equilibrio del sistema completo.
Las cuatro fases explicadas paso a paso
-
Compresión. El compresor aspira el refrigerante en estado gaseoso a baja presión y lo comprime hasta aumentar su presión y temperatura. El compresor actúa como el motor del ciclo: sin él, el refrigerante no tendría la energía necesaria para transportar calor. Por eso se le llama el «corazón del ciclo».
-
Condensación. El gas caliente y a alta presión pasa al condensador, donde cede su calor al exterior y se convierte en líquido. En un aire acondicionado doméstico, el condensador es la unidad exterior que expulsa calor al ambiente. Esta fase libera la energía que el refrigerante absorbió en el interior del espacio refrigerado.
-
Expansión. El líquido a alta presión pasa por el dispositivo de expansión, que reduce bruscamente su presión. Esta caída provoca el fenómeno conocido como «flash gas»: una parte del refrigerante se evapora de forma instantánea, generando la mezcla líquido-vapor necesaria para absorber calor con máxima eficiencia en la siguiente fase.
-
Evaporación. La mezcla entra al evaporador, donde absorbe calor del espacio que se quiere enfriar y se vaporiza por completo. El aire o el agua que rodea el evaporador pierde temperatura. El vapor resultante vuelve al compresor y el ciclo comienza de nuevo.
Cada componente tiene una función concreta e irremplazable:
- Compresor: eleva la presión y temperatura del refrigerante gaseoso para que pueda ceder calor al exterior.
- Condensador: transfiere el calor del refrigerante al ambiente exterior y lo licúa.
- Dispositivo de expansión: reduce la presión del líquido y controla el caudal de refrigerante que entra al evaporador.
- Evaporador: absorbe calor del espacio refrigerado y vaporiza el refrigerante.
¿Qué principios termodinámicos explican el ciclo de refrigeración?
El ciclo de refrigeración no viola ninguna ley física: la aplica con precisión. Transferir calor de un foco frío a uno caliente requiere trabajo mecánico externo, que en la mayoría de sistemas aporta el compresor eléctrico. Sin ese trabajo, el calor solo fluye de forma espontánea de zonas calientes a frías, nunca al revés.
Los principios que gobiernan el ciclo son:
- Primera ley de la termodinámica: la energía no se crea ni se destruye. El calor extraído del interior más el trabajo del compresor equivale al calor expulsado al exterior.
- Segunda ley de la termodinámica: el calor no pasa solo de un cuerpo frío a uno caliente. El compresor aporta la energía que hace posible ese trasvase.
- Ciclo de Carnot: define el límite teórico de eficiencia para cualquier sistema de refrigeración. Ningún equipo real alcanza ese límite, pero sirve como referencia para evaluar el rendimiento.
Los tipos de ciclos de refrigeración más comunes son el de compresión de vapor, el de absorción de vapor, el ciclo de gas y el ciclo de Stirling. El de compresión de vapor es el que encontrarás en casi todos los electrodomésticos domésticos, desde la nevera hasta el climatizador.
¿Por qué el refrigerante es el protagonista del ciclo?
El refrigerante transporta calor mediante cambios de estado entre líquido y vapor. Sin él, los cuatro componentes serían piezas sin función. El refrigerante debe reunir propiedades termodinámicas muy concretas para que el ciclo sea eficiente y seguro.
Las propiedades más relevantes son:
- Temperatura de ebullición baja: permite evaporarse a temperaturas por debajo de 0 °C, absorbiendo calor incluso en ambientes fríos.
- Alta capacidad calorífica: transporta mucha energía por kilogramo de refrigerante, lo que reduce el caudal necesario.
- Estabilidad química: no debe descomponerse ni reaccionar con los materiales del circuito.
- Baja toxicidad y baja inflamabilidad: condiciones de seguridad para instalaciones domésticas e industriales.
Dos conceptos técnicos definen el estado óptimo del refrigerante en cada punto del circuito. El sobrecalentamiento es la temperatura adicional que supera el punto de ebullición en el evaporador; garantiza que solo vapor llega al compresor. El subenfriamiento es la temperatura por debajo del punto de condensación en la salida del condensador; garantiza que solo líquido llega al dispositivo de expansión.
Consejo profesional: Si el dispositivo de expansión recibe refrigerante en fase gaseosa en lugar de líquido subenfriado, la eficiencia del ciclo cae de forma notable y el compresor se sobrecarga. Verificar el subenfriamiento es una de las primeras comprobaciones en cualquier diagnóstico.
La eficiencia del sistema depende de que el refrigerante alcance las presiones y temperaturas correctas en cada fase. Pequeñas desviaciones aumentan el consumo eléctrico y reducen la capacidad de enfriamiento.
¿Qué errores y problemas afectan al ciclo de refrigeración?
Los problemas más frecuentes en sistemas de refrigeración tienen origen en el mantenimiento deficiente o en la pérdida de refrigerante. La suciedad actúa como aislante térmico: cuando el condensador o el evaporador acumulan polvo o suciedad, la transferencia de calor se reduce y el ciclo pierde eficiencia. El compresor trabaja más para compensar, lo que eleva el consumo y acorta su vida útil.
Los indicadores más claros de un ciclo con problemas son:
- Presiones de trabajo fuera del rango especificado por el fabricante.
- Temperaturas de evaporación o condensación anómalas.
- Formación de hielo en el evaporador, señal de caudal de refrigerante incorrecto o suciedad.
- Ruidos inusuales en el compresor, que pueden indicar retorno de líquido.
- Consumo eléctrico elevado sin aumento de la capacidad de enfriamiento.
El retorno de líquido al compresor merece atención especial. El retorno de líquido causa daños mecánicos graves porque el compresor está diseñado para comprimir gas, no líquido. Un solo episodio puede destruir las válvulas internas o el cigüeñal. Este fallo suele producirse por exceso de refrigerante, evaporador sucio o expansión mal regulada.
Consejo profesional: Revisa el condensador exterior al menos una vez al año. Un condensador limpio puede reducir el consumo eléctrico del equipo de forma significativa y evitar averías por sobrecalentamiento del compresor.
El diagnóstico de equipos de climatización requiere medir presiones y temperaturas en puntos concretos del circuito. Sin esos datos, cualquier intervención es una suposición.
¿Cómo se aplica el ciclo de refrigeración en el hogar?
El ciclo de refrigeración en neveras y aires acondicionados domésticos sigue exactamente los mismos principios que en sistemas industriales. La diferencia está en la escala y en el tipo de refrigerante utilizado. Conocer el funcionamiento básico del ciclo ayuda a detectar cuándo un equipo no rinde como debería y a comunicar el problema con precisión al técnico.
| Equipo | Función del ciclo | Señal de fallo común |
|---|---|---|
| Nevera doméstica | Mantiene el interior entre 2 °C y 8 °C extrayendo calor | Escarcha excesiva en el congelador |
| Aire acondicionado | Enfría el aire interior y expulsa calor al exterior | No enfría aunque el compresor funciona |
| Bomba de calor | Puede invertir el ciclo para calentar o enfriar | Pérdida de eficiencia en temperaturas extremas |
| Cámara frigorífica | Mantiene temperaturas por debajo de 0 °C | Fluctuaciones de temperatura en el interior |
El ciclo de refrigeración en neveras es idéntico en estructura al de un climatizador: compresor en la parte trasera o inferior, condensador en la parte exterior del mueble y evaporador en el interior. La diferencia principal es que el evaporador de la nevera enfría aire estático, mientras que el del aire acondicionado lo hace circular con un ventilador.
Un mantenimiento adecuado alarga la vida útil del equipo y mantiene el consumo bajo. El mantenimiento preventivo incluye limpiar filtros, revisar el nivel de refrigerante y comprobar que las presiones de trabajo están dentro del rango correcto. El ciclo de refrigeración es la base de la conservación de alimentos, medicamentos, climatización y procesos industriales. Su comprensión directa facilita decisiones de mantenimiento más acertadas.
Puntos clave
El ciclo de refrigeración transfiere calor de un espacio frío a uno caliente mediante cuatro fases secuenciales y un refrigerante que cambia de estado, siendo el compresor y el estado del refrigerante los factores más críticos para la eficiencia del sistema.
| Punto | Detalles |
|---|---|
| Cuatro fases del ciclo | Compresión, condensación, expansión y evaporación forman una secuencia continua e interdependiente. |
| El refrigerante es clave | Cambia de estado entre líquido y vapor para transportar calor; su estado correcto en cada punto determina la eficiencia. |
| Subenfriamiento y sobrecalentamiento | Garantizan que cada componente reciba el refrigerante en el estado adecuado y evitan daños al compresor. |
| Mantenimiento preventivo | Limpiar condensador y evaporador evita pérdidas de eficiencia y averías graves por sobrecalentamiento o retorno de líquido. |
| Aplicación doméstica | Neveras, aires acondicionados y bombas de calor usan el mismo ciclo; conocerlo permite detectar fallos a tiempo. |
Lo que nadie te cuenta sobre el ciclo de refrigeración
Llevo años revisando equipos de climatización y refrigeración, y el error más repetido no es técnico: es conceptual. La mayoría de las personas creen que un equipo «produce frío». No es así. El frío no existe como entidad física. Lo que el equipo hace es extraer calor. Entender esa diferencia cambia por completo cómo interpretas los síntomas de un fallo.
Cuando una nevera no enfría bien, la primera reacción suele ser «le falta gas». A veces es cierto. Pero con más frecuencia el problema es un condensador sucio que no puede expulsar calor al exterior, o un evaporador con escarcha que bloquea el paso del aire. El refrigerante está ahí, en cantidad correcta, pero el ciclo no puede completarse porque la transferencia de calor está bloqueada.
El otro punto que subestima casi todo el mundo es la interdependencia entre componentes. El ciclo se divide en lado de alta y baja presión: un fallo en cualquier punto afecta a los componentes adyacentes. Un dispositivo de expansión obstruido no solo reduce el enfriamiento; puede sobrecargar el compresor en cuestión de horas. Por eso el diagnóstico correcto requiere medir, no suponer.
Mi consejo para cualquier persona que quiera mantener bien sus equipos: aprende a leer los síntomas del ciclo. Ruidos en el compresor, hielo en el evaporador, calor excesivo en el condensador exterior. Esos son los mensajes que el sistema envía antes de averiarse. Escucharlos a tiempo ahorra dinero y prolonga la vida del equipo.
— German
Serviciodereparacion: técnicos especializados en sistemas de refrigeración
Cuando el ciclo de refrigeración falla, el diagnóstico correcto marca la diferencia entre una reparación puntual y un cambio de compresor innecesario. Serviciodereparacion cuenta con técnicos certificados con carnet RITE y más de 25 años de experiencia en reparación y mantenimiento de electrodomésticos y sistemas de climatización en Barcelona, Valencia, Málaga, Castellón, Alicante y Zaragoza.
El equipo de Serviciodereparacion trabaja con neveras, aires acondicionados y bombas de calor de todas las marcas, revisando presiones, estado del refrigerante y limpieza de intercambiadores. Si tu equipo muestra señales de fallo, como consumo elevado, falta de enfriamiento o ruidos en el compresor, los técnicos oficiales de electrodomésticos de Serviciodereparacion ofrecen diagnóstico rápido y reparación garantizada. La autorización del Ministerio de Industria respalda cada intervención.
Preguntas frecuentes
¿Qué es el ciclo de refrigeración en términos simples?
El ciclo de refrigeración es el proceso que extrae calor de un espacio frío y lo expulsa al exterior mediante un refrigerante que circula por cuatro componentes: compresor, condensador, dispositivo de expansión y evaporador.
¿Cuántas fases tiene el ciclo de refrigeración?
El ciclo tiene cuatro fases: compresión, condensación, expansión y evaporación. Cada fase depende del resultado de la anterior para mantener el equilibrio del sistema.
¿Por qué el compresor es tan importante en el ciclo?
El compresor aporta el trabajo mecánico necesario para que el refrigerante pueda transportar calor de un espacio frío a uno caliente, lo que no ocurriría de forma espontánea según las leyes de la termodinámica.
¿Qué pasa si el refrigerante no está en el nivel correcto?
Un nivel bajo de refrigerante reduce la capacidad de enfriamiento y puede sobrecargar el compresor. Un exceso puede provocar retorno de líquido al compresor, causando daños mecánicos graves.
¿Con qué frecuencia hay que revisar un sistema de refrigeración doméstico?
Una revisión anual del condensador, los filtros y las presiones de trabajo es suficiente para mantener la eficiencia del ciclo y prevenir averías mayores en neveras y aires acondicionados.
